Дробилка Молотковая ДМ - 22

Материал, предназначенный для дробления поглощается эжектором из бурта, бункера или прицепа и транспортируется по гибкому трубопроводу в дробилку. Прежде чем попасть в камеру ротора, где происходит измельчение, материал проходит через сепаратор очистки от минеральных и металлических частиц, встроенный в крышку дробилки. Измельчение продукта осуществляется ударными молотками, установленными на осях вращающегося ротора. Из камеры ротора, проходя через отверстия сменных решёт, измельчённый продукт попадает в вакуумную камеру и камеру вентилятора, откуда выбрасывается воздушным потоком по гибкому трубопроводу в смеситель или какую-либо другую накопительную ёмкость, оснащённую системой стравливания воздуха.

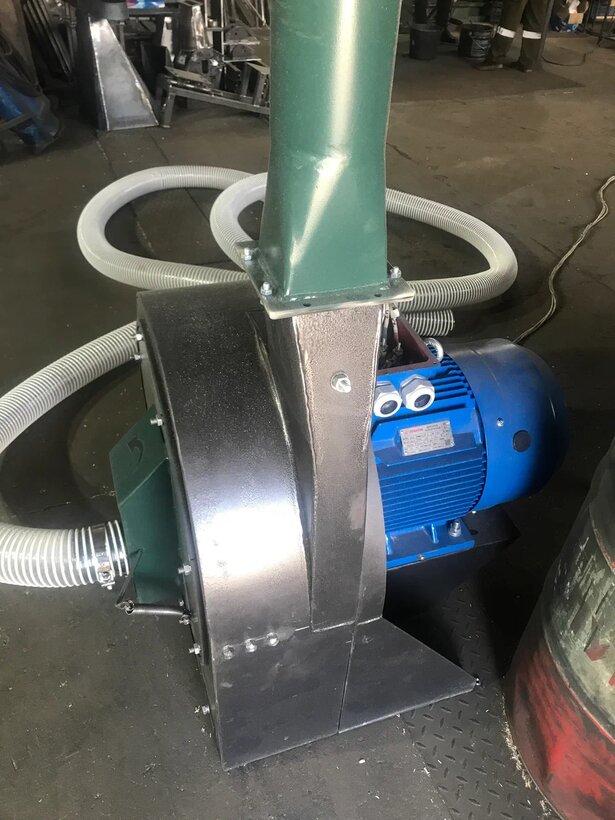

Конструкционно пневматическая дробилка ДМ - 22 разделена на две камеры. В первой камере установлен ротор с молотками, измельчающими сырье и сито, с помощью которого регулируется величина фракции. Во второй камере установлен вентилятор во-первых — создающий разряжение, для забора зерна по нагнетательному шлангу, а во-вторых, выбрасывающий уже измельченное зерно в нагнетательный шланг для выгрузки по нему в смеситель.
